Připojení telefonní linky

Metoda připojení se liší v závislosti na telefonní lince.

Není-li tiskárna správně připojena, nemůže posílat ani přijímat faxy. Správné připojení tiskárny.

Důležité

  • Nepřipojujte faxová zařízení a telefony paralelně (pouze v USA a Kanadě).

    Pokud připojíte dvě nebo více faxových zařízení nebo telefonů paralelně, může dojít k následujícím potížím a tiskárna nemusí fungovat správně.

    • Pokud během vysílání nebo příjmu faxu zvednete sluchátko telefonu, který je připojen paralelně, může dojít k poškození faxového obrazu a komunikační chybě.
    • Služby, jako je identifikace volajícího, nemusí na telefonu fungovat správně.

    Pokud se nemůžete vyhnout paralelnímu zapojení, nastavte režim příjmu na hodnotu Režim Priorita telefonu (TEL priority mode). Vezměte na vědomí, že může dojít k výše popsaným potížím. Faxy budete moci přijímat pouze ručně.

Základní připojení

Zkontrolujte, zda je tiskárna vypnuta, připojte jednu koncovku přiloženého kabelu telefonní linky ke konektoru telefonní linky vedle značky „LINE“ na tiskárně a druhou koncovku připojte ke konektoru telefonní linky v zásuvce nebo ke konektoru telefonní linky v rozbočovači xDSL.

Po připojení telefonní linky k tiskárně zkontrolujte, zda je tiskárna vypnuta, připojte jednu koncovku modulárního kabelu ke konektoru externího zařízení vedle značky „EXT.“ na tiskárně a druhou koncovku připojte ke konektoru telefonní linky v telefonu.

Důležité

  • Před zapnutím tiskárny zkontrolujte, zda je k ní připojena telefonní linka.

    Připojíte-li telefonní linku v době, kdy je tiskárna zapnutá, vypněte tiskárnu a odpojte napájecí kabel. Počkejte 1 minutu a potom připojte telefonní linku a napájecí kabel.

Poznámka

  • Podrobnosti o umístění konektoru telefonní linky a konektoru externího zařízení naleznete v části Pohled zezadu.
  • Před připojením telefonu či záznamníku, odstraňte krytku telefonního konektoru.
  • Pro uživatele ve Velké Británii:

    Pokud konektor externího zařízení nemůže být připojen ke konektoru této tiskárny, je zapotřebí zakoupit adaptér B.T., aby bylo možné zařízení zapojit následujícím způsobem:

    Připojte adaptér B.T. k modulárnímu kabelu, který vede k externímu zařízení, a poté připojte adaptér B.T. do konektoru externího zařízení.

Připojení různých linek

Tato část popisuje připojení různých linek.

Toto jsou pouze příklady a není zaručeno, že budou vyhovovat všem podmínkám připojení. Podrobné informace naleznete v příručce dodané se síťovým zařízením, které připojujete k této tiskárně (řídicí zařízení jako například modem xDSL (Digital Subscriber Line) nebo koncový adaptér).

Poznámka

  • xDSL je obecný termín pro vysokorychlostní digitální komunikační technologie využívající telefonní linky jako například ADSL/HDSL/SDSL/VDSL.

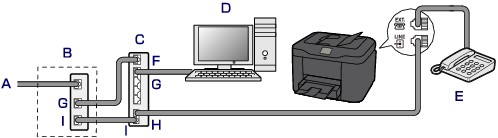

  • Připojení internetového telefonu

    1. Digitální linka DSL (Digital Subscriber Line)

    2. Modem xDSL (rozbočovač nemusí být součástí modemu)

    3. Vysokorychlostní směrovač kompatibilní s internetovým telefonem

    4. Počítač

    5. Telefon či záznamník

    6. port WAN (Wide Area Network)

    7. port LAN (Local Area Network)

    8. port TEL

    9. port LINE

    * Konfigurace a názvy portů se mohou u různých produktů lišit.

    Poznámka

    • K lince xDSL se připojujte pomocí stejného typu linky, jaký je určený u možnosti Typ telefonní linky (Telephone line type).

  • Připojení k lince xDSL

    1. Analogová linka

    2. Modem xDSL (rozbočovač nemusí být součástí modemu)

    3. Počítač

    4. Telefon či záznamník

    Důležité

    • Pokud v modemu není vestavěný rozbočovač, nesmí se telefonní linka před rozbočovačem (na straně zásuvky) větvit. Nezapojujte rozbočovače paralelně. Tiskárna by pak nemusela pracovat správně.

    Poznámka

    • K lince xDSL se připojujte pomocí stejného typu linky, jaký je určený u možnosti Typ telefonní linky (Telephone line type).

  • Připojení k lince ISDN

    Podrobnosti o připojení ISDN (Integrated Service Digital Network) a jeho nastavení naleznete v příručkách dodaných s vaším terminálním adaptérem nebo dial-up routerem.
